S7500E-V3系列是TG公司面向大中型園區網、企業網推出的新一代核心交換機。該系列產品采用業界先進的分布式多級交換矩陣架構，搭載TG自主知識產權的TG-S-OS操作系統，在提供高性能的IPv4/v6線速交換服務基礎上，結合不間斷升級、不間斷轉發、優雅重啟、冗余保護等多種高可靠性技術，從而保證了網絡最長時間的不間斷通信能力。
S7500E-V3系列核心交換機有S7503E-V3、S7506E-V3、S7510E-V3幾種產品形態，選配端口組合豐富的各類型業務板卡，能夠滿足不同規模網絡對設備的端口密度及性能要求。先進的硬件架構設計，業界領先的強大處理能力
面向十萬兆平臺設計，采用業界先進的分布式多級交換矩陣架構，搭載高性能的ASIC交換芯片和多核處理器，滿足運營級核心設備的高性能、高容量、高密度及可拓展的要求。
支持高密度的萬兆業務板，并且實現板卡間三層全線速無阻塞交換。
運營級的高可靠性
基于HPS（Hitless Protection System）無中斷保護系統，S7500E-V2的關鍵器件，如系統主控單元、電源系統、風扇系統均采用冗余設計，所有系統模塊均可熱插拔，支持故障時無縫切換，無需人工干預。
支持STP/RSTP/MSTP協議，支持VRRP協議，同時支持環網保護，雙上行主備鏈路保護，LACP鏈路聚合等簡單高效的冗余保護機制。
支持ISSU（In-Service Software Upgrade）業務不中斷系統升級，及GR（Graceful Restart）優雅重啟for OSPF/BGP等路由協議，保證系統升級及主控切換時用戶數據的不間斷轉發。
超高精度的BFD雙向鏈路檢測機制，通過和二、三層協議的聯動，實現毫秒級的故障檢測及業務恢復，極大程度地提高了網絡系統的可靠性。
完善的以太網OAM機制，支持802.3ah、802.1ag和ITU-Y.1731，通過對網絡運行狀態的實時監控，實現對故障的快速檢測與定位。
S7500E-V2軟硬件的高可靠性設計，滿足電信級業務50ms的故障恢復時間要求，真正做到了運營級核心設備5個9（99.999%）的高可靠性。
創新的VSS虛擬化集群交換技術
S7500E-V2支持虛擬化集群交換技術，可以將多臺物理設備虛擬化為邏輯上的一臺設備，其虛擬系統的性能、可靠性、靈活性及管理相比于獨立的物理設備具有無與倫比的優越性。
性能翻倍：虛擬化系統可以充分利用物理設備間的每一條鏈路，避免傳統組網模型生成樹協議對鏈路的阻塞，物盡其用，性能翻倍，最大程度保護原有鏈路投資。
高可靠性：基于先進的分布式處理技術，通過高效的跨物理設備鏈路聚合功能，實現邏輯控制平面、業務控制平面和業務數據平面的三平面分離，提供不間斷的三層路由轉發，避免了單點故障所造成的業務中斷，極大地提高了虛擬系統的可靠性。
易管理：整個虛擬系統實現單一IP統一管理，實際物理設備對用戶透明，簡化了對網絡設備和網絡拓撲的管理，大大提高了網絡運營效率，從而有效降低運營維護成本。
豐富的業務特性
完善的二、三層組播路由協議，滿足IPTV、多終端的高清視頻監控和高清視頻會議的接入需求；
齊備的三層路由協議，超大的路由表容量，滿足各種類型的網絡互聯需求，可組建超大型的園區網、企業網和行業用戶專網。
全面的IPv6解決方案
全面支持IPv6協議族，支持IPv6鄰居發現、ICMPv6、Path MTU發現、DHCPv6等IPv6特性。
支持基于IPv6的Ping、Traceroute、Telnet、SSH、ACL等，滿足純IPv6網絡設備管理及業務控制的需要。
支持MLD、MLD Snooping等IPv6組播特性，支持IPv6靜態路由、RIPng、OSPFv3、BGP4+等IPv6三層路由協議，為用戶提供完善的IPv6二、三層解決方案。
支持豐富的IPv4向IPv6過渡技術，包括：IPv6手工隧道、自動隧道、6to4隧道、ISATAP隧道等隧道技術，保證IPv4網絡向IPv6網絡的平滑過渡。
完善的安全機制
設備級安全防護：先進的硬件架構設計，硬件實現對報文的分級調度及保護，支持防范DoS、TCP的SYN Flood、UDP Flood、廣播風暴、大流量等對設備的攻擊；支持命令行分級保護，不同級別用戶擁有不同管理權限；
完備的安全認證機制：支持IEEE 802.1x、Radius、BDTacacs+等，可為用戶提供完備的安全認證機制。
增強的業務安全機制：支持相關路由協議的明文或MD5認證，支持uRPF逆向路由查找技術，可有效控制非法業務；硬件級報文深度檢測和過濾技術，支持對控制報文和數據報文的深度檢測，從而有效隔離非法數據報文，提高網絡系統的安全性。|
項目 |
S7503E-V3 |
S7506E-V3 |
S7510E-V3 |
|
|
接口 |
交換容量 |
20.8/48Tbps |
20.8/87.2Tbps |
27.6/153.6Tbps |
|
包轉發率 |
2880/16800Mpps |
3240/26800Mpps |
3600/48960Mpps |
|
|
槽位數量 |
3 |
6 |
10 |
|
|
業務槽位數量 |
3 |
4 |
8 |
|
|
物理規格 |
相對濕度 |
10%～90%無凝結 |
||
|
運行溫度 |
0°C～40°C |
|||
|
電源特性 |
交流：100-240VAC，50/60 Hz |
|||
|
電源冗余 |
1+1備份，支持熱插拔 |
|||
|
MAC交換功能 |
支持靜態配置和動態學習MAC地址 支持查看和清除MAC地址 MAC地址老化時間可配置 支持MAC地址學習數量限制 支持MAC地址過濾功能 支持黑洞MAC表項 |
|
VLAN |
支持4K VLAN表項 支持GVRP 支持1：1和N：1 VLAN Mapping 支持基本QinQ和靈活QinQ功能 支持Private VLAN |
|
STP |
支持802.1D（STP）、802.1W（RSTP）、802.1S（MSTP） 支持BPDU保護、根保護、環路保護 |
|
組播 |
支持IGMP v1/v2/v3 支持IGMP Snooping 支持IGMP Fast Leave 支持組播組策略及組播組數量限制 支持組播流量跨VLAN復制 支持PIM-SM、PIM-DM |
|
IPv4 |
支持靜態路由、RIP v1/v2、OSPF、BGP 支持策略路由 支持等價路由實現負載均衡 支持OSPF、BGP的Graceful Restart 支持BFD for OSPF、BGP |
|
IPv6 |
支持ICMPv6、DHCPv6、ACLv6、IPv6 Telnet 支持IPv6鄰居發現 支持Path MTU發現 支持MLD、MLD Snooping 支持IPv6靜態路由、RIPng、OSPFv3、BGP4+ 支持手工隧道、ISATAP隧道、6to4隧道 |
|
QoS |
支持基于L2/L3/L4協議頭各字段的流量分類 支持CAR流量限制 支持802.1P/DSCP優先級重新標記 支持SP、WRR、SP+WRR等隊列調度方式 支持Tail-Drop、WRED等擁塞避免機制 支持流量監管與流量整形 |
|
分流應用 |
支持Ingress和Egress ACL，支持匹配L2、L3、L4和IP五元組，進行復制、轉發、丟棄 支持Hash同源同宿負載均衡，保證流量輸出的會話完整性 |
|
安全特性 |
支持基于L2/L3/L4的ACL流識別與過濾安全機制 支持防DDoS攻擊、TCP的SYN Flood攻擊、UDP Flood攻擊等 支持對組播、廣播、未知單播報文的抑制功能 支持端口隔離 支持端口安全、IP+MAC+端口綁定 支持DHCP Snooping、DHCP Option 82 支持IEEE 802.1x認證 支持Radius、BDTacacs+認證 支持uRPF 支持命令行分級保護 |
|
可靠性 |
支持雙主控冗余 支持電源1+1備份 支持主控、業務卡熱插拔及業務自動恢復 支持靜態/LACP方式鏈路聚合，支持跨業務卡的鏈路聚合 支持EAPS，ERPS等環網保護 支持VRRP 支持以太網OAM 802.3ah/802.1ag/ITU-Y.1731 支持GR for OSPF、BGP 支持BFD for OSPF、BGP 支持ISSU業務不中斷系統升級 |
|
管理與維護 |
支持Console、Telnet、SSH 支持SNMP v1/v2/v3 支持TFTP方式的文件上傳、下載管理 支持RMON 支持sFLOW、Netflow流量統計分析 VSS虛擬化功能 |
|
主機名稱 |
設備信息 |
|

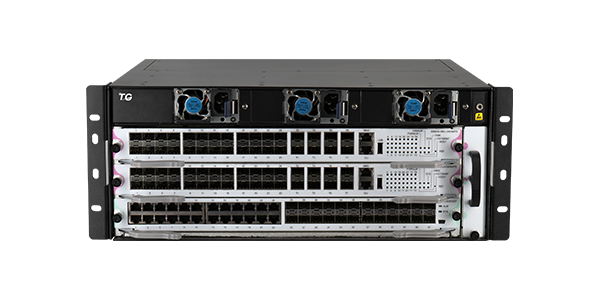

S7503E-V3 |
S7503E-V3總裝機箱（包含1個風扇盤，3個電源槽位，標配不含電源，2個業務型主控槽位，1個業務槽位） |
|

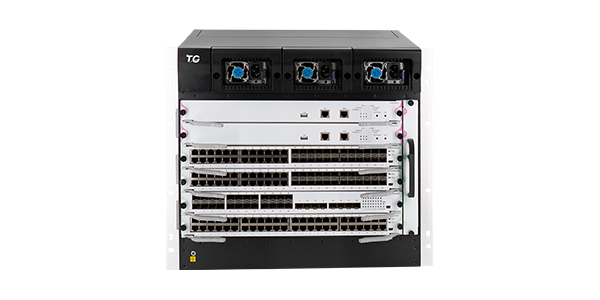

S7506E-V3 |
S7506E-V3總裝機箱（包含1個風扇盤，3個電源槽位，標配不含電源，2個主控槽位，4個業務槽位） |
|

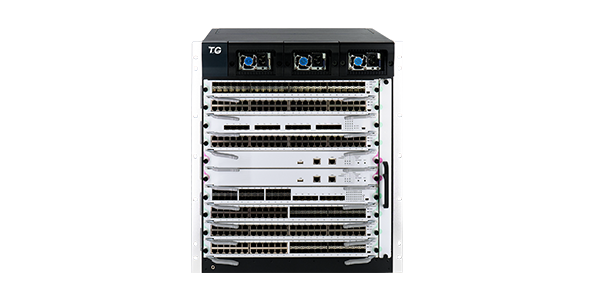

S7510E-V3 |
S7510E-V3總裝機箱（包含1個風扇盤，3個電源槽位，標配不含電源，2個主控槽位，8個業務槽位） |
|
電源模塊 |
模塊信息 |
|
S7503E-PWR-AC-350-V3 |
350W交流電源模塊（僅適用于S7503E-V3） |
|
S7500E-PWR-AC-550-V3 |
550W交流電源（僅適用于僅用于S7506E-V3、S7510E-V3） |
|
主控板 |
模塊信息 |
|
S7503E-MSU-24G-8TF-V3 |
S7503E-V3業務型主控卡，24千兆電（RJ45）+8萬兆光（SFP+） |
|
S7503E-MSU-24F-8TF-V3 |
S7503E-V3業務型主控卡，24千兆光（SFP）+8萬兆光（SFP+） |
|
S7500E-MSU-I-V3 |
S7500E-V3專用I型主控板（僅用于S7506E-V3、S7510E-V3） |
|
S7500E-MSU-II-V3 |
S7500E-V3專用II型主控板（僅用于S7506E-V3、S7510E-V3） |
|
業務板 |
模塊信息 |
|
S7500E-48GF-V3 |
24端口千兆電（RJ45）+24端口千兆光（SFP）業務板 |
|
S7500E-24G-8TF-V3 |
24端口千兆電（RJ45）+8端口萬兆光（SPF+）業務板 |
|
S7500E-24F-8TF-V3 |
24端口千兆光（SFP）+8端口萬兆光（SPF+）業務板 |
|
S7500E-48G-V3 |
48端口千兆電（RJ45）業務板 |
|
S7500E-48F-V3 |
48端口千兆光（SFP）業務板 |
|
S7500E-16TF-V3 |
16端口萬兆光（SFP+）業務板 |
